大家好！今天咱們來(lái)聊聊混凝土，這個(gè)看似簡(jiǎn)單但實(shí)際上深藏不露的建筑界“大咖”。

但你知道嗎？就像人會(huì)生病一樣，混凝土有時(shí)也會(huì)遇到一些小麻煩，比如裂縫、水滲漏等。

這些問(wèn)題可不僅僅是外觀上的瑕疵，它們可能會(huì)對(duì)整個(gè)工程的安全性產(chǎn)生威脅！

那么，這些問(wèn)題的根源在哪里呢？經(jīng)過(guò)專家們的長(zhǎng)時(shí)間研究，發(fā)現(xiàn)兩個(gè)“罪魁禍?zhǔn)住保弘x析和泌水。

離析是什么呢？你可以想象成是混凝土內(nèi)部的“家庭紛爭(zhēng)”，骨料和膠凝材料鬧矛盾，分居了！這樣一來(lái)，混凝土的結(jié)構(gòu)就變得不均勻，容易出現(xiàn)裂縫。

那么，如何解決這些問(wèn)題呢？別急，專家們已經(jīng)給我們指明了方向。從重新拌制混凝土的角度出發(fā)，我們可以深入了解離析和泌水的成因，并采取相應(yīng)的預(yù)防措施。

對(duì)于混凝土離析和泌水問(wèn)題，希望這套實(shí)用的解決措施，能夠助大家化解難題，確保工程質(zhì)量。趕緊收藏吧！

混凝土中的泌水和離析現(xiàn)象

大家好！今天，我們要一起去探索混凝土中的兩個(gè)神秘現(xiàn)象：泌水和離析！這兩個(gè)現(xiàn)象雖然聽起來(lái)有點(diǎn)高大上，但實(shí)際上它們就像混凝土中的“小淘氣”，讓我們一起來(lái)了解它們吧！

當(dāng)混凝土拌合物被澆筑和振搗后，它會(huì)開始凝結(jié)。在這個(gè)過(guò)程中，有時(shí)候部分拌合水會(huì)浮到表面，就像混凝土的“小汗珠”一樣。這其實(shí)是很正常的現(xiàn)象，對(duì)混凝土的性能沒(méi)有太大影響。但是，如果“小汗珠”太多，就可能給混凝土帶來(lái)一些麻煩啦！

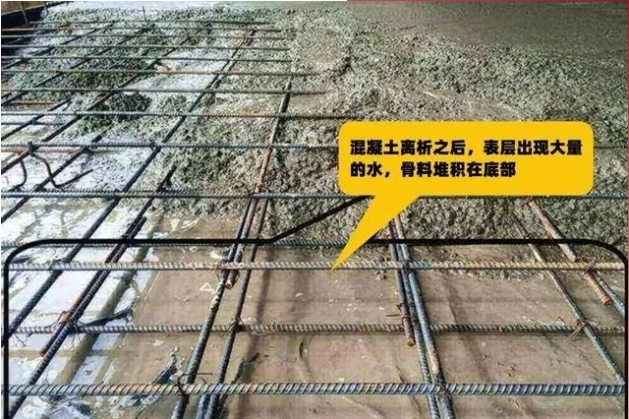

在混凝土的世界里，各個(gè)組分應(yīng)該是和睦相處的。但是，有時(shí)候它們也會(huì)鬧矛盾，想要“分家”！離析就是這樣一種現(xiàn)象。因?yàn)楦鹘M分的顆粒大小和密度不同，有時(shí)候某些組分就會(huì)分離出來(lái)，讓混凝土看起來(lái)不均勻。這種“分家”風(fēng)波會(huì)導(dǎo)致混凝土不同部位的性能有所差異，容易形成一些缺陷。為了讓混凝土保持良好的黏聚性和勻質(zhì)性，我們必須想辦法化解這場(chǎng)“分家”風(fēng)波！

混凝土泌水、離析產(chǎn)生的原因

2.1混凝土原材料：泌水與離析背后的神秘推手

混凝土，這個(gè)我們?nèi)粘Ｉ钪薪?jīng)常接觸到的建材，其實(shí)背后隱藏著許多科學(xué)秘密。尤其是它的原材料，對(duì)混凝土的性質(zhì)有著至關(guān)重要的影響。今天，就讓我們一起探索混凝土原材料如何影響其泌水和離析的現(xiàn)象。

（1）外加劑：小調(diào)整，大影響

當(dāng)我們談到減水劑，這個(gè)看似普通的添加劑，其實(shí)對(duì)混凝土的穩(wěn)定性有著巨大的影響。比如，聚羧酸高效減水劑和氨基磺酸鹽減水劑，它們對(duì)水劑的用量非常敏感。就好像人們對(duì)待自己的飲料，稍微加多一點(diǎn)，味道可能就變了。同樣地，這些減水劑如果摻量稍微過(guò)多，可能導(dǎo)致混凝土的泌水和離析。

而引氣劑，它的任務(wù)是在混凝土中形成微小的氣泡，幫助混凝土更好地流動(dòng)。但如果引氣劑質(zhì)量不佳，穩(wěn)泡性能差，那么在澆筑過(guò)程中，氣泡的破裂可能會(huì)降低混凝土的保水性能，從而產(chǎn)生泌水現(xiàn)象。

為了滿足工程的需求，預(yù)拌混凝土企業(yè)有時(shí)會(huì)增加外加劑的摻量來(lái)確保混凝土的流動(dòng)性。但這也可能導(dǎo)致減水劑過(guò)量，進(jìn)而引發(fā)泌水甚至離析。這就好比我們?cè)谧龅案鈺r(shí)，如果添加了過(guò)多的發(fā)酵粉，蛋糕可能會(huì)過(guò)度膨脹，甚至裂開。

（2）水泥：溫度與時(shí)間的舞者

水泥是混凝土的核心成分之一，但你知道嗎？水泥的比表面積、溫度和存放時(shí)間都會(huì)影響混凝土的抗泌水性能。比表面積越大的水泥，其需水量就越大，保水性能越好。這就好比大塊的棉花糖可以吸收更多的水分，而小塊的就容易干燥。

而水泥的溫度和存放時(shí)間也與其和外加劑的適應(yīng)性有關(guān)。新鮮出廠的水泥溫度較高，與外加劑的適應(yīng)性相對(duì)較差。但隨著時(shí)間的推移和溫度的降低，這種適應(yīng)性會(huì)變好。所以，了解水泥的這些特點(diǎn)是非常重要的，否則可能會(huì)導(dǎo)致混凝土泌水。

另外，水泥中的C3A含量和堿含量也會(huì)影響混凝土的性能。如果C3A含量突然下降或堿含量過(guò)低，都可能導(dǎo)致混凝土的泌水現(xiàn)象。

（3）骨料：大小與搭配的藝術(shù)

骨料是混凝土中的“骨架”，它的大小和搭配都會(huì)影響混凝土的穩(wěn)定性。如果粗骨料的級(jí)配不良、粒徑偏大或級(jí)配不連續(xù)，那么在運(yùn)輸過(guò)程中，石子可能會(huì)下沉，導(dǎo)致混凝土離析。這就好比一堆不均勻的沙子，當(dāng)你搖動(dòng)它時(shí)，大的沙粒會(huì)沉到底部。

而砂的質(zhì)量和細(xì)度模數(shù)也會(huì)影響混凝土的穩(wěn)定性。如果砂的質(zhì)量不穩(wěn)定、含水率較大或細(xì)度模數(shù)變粗，都可能導(dǎo)致混凝土的離析。因此，及時(shí)調(diào)整混凝土的用水量是非常關(guān)鍵的。

總的來(lái)說(shuō)，混凝土的原材料對(duì)其性質(zhì)有著至關(guān)重要的影響。了解這些原材料如何影響混凝土的泌水和離析現(xiàn)象，可以幫助我們更好地控制混凝土的質(zhì)量，確保工程的安全和穩(wěn)定。

2.2 混凝土泌水、離析背后的“配方密碼”

大家好，又到了科普時(shí)間！今天我們來(lái)聊一聊混凝土的那些事兒，你知道嗎？混凝土也有它的“配方密碼”，稍微調(diào)整一下，就能影響到它的泌水和離析現(xiàn)象。一起來(lái)揭秘吧！

（1）膠凝材料的用量

想象一下，如果混凝土是一個(gè)大家庭，那膠凝材料就像是家里的“黏合劑”，讓大家都緊緊團(tuán)結(jié)在一起。但如果這個(gè)“黏合劑”太少了，家庭成員們就會(huì)變得松散，沒(méi)有凝聚力。所以，為了確?；炷恋膱F(tuán)結(jié)和和諧，我們要根據(jù)家庭規(guī)模（哦不，是混凝土的坍落度）來(lái)調(diào)整“黏合劑”的數(shù)量。家庭大了（坍落度大），就要多加點(diǎn)“黏合劑”，反之亦然。

（2）水的魔力

在混凝土的世界里，水可是個(gè)魔術(shù)師！多加點(diǎn)水，混凝土就會(huì)變得稀稀拉拉，甚至產(chǎn)生泌水現(xiàn)象。這就好比，你在做蛋糕時(shí)，水加多了，面糊就會(huì)變得很稀，做出來(lái)的蛋糕也會(huì)很濕。因此，在制作混凝土的過(guò)程中，我們要密切注意水的用量，特別是在冬季。你知道嗎？北方冬天的早晨，砂子里可能會(huì)有凍塊。這些凍塊在運(yùn)輸過(guò)程中會(huì)融化成水，導(dǎo)致混凝土的用水量偏高，從而引發(fā)泌水。所以，冬天制作混凝土?xí)r，要特別注意這些小小的凍塊哦！

（3）水膠比：混凝土的“稠度調(diào)節(jié)器”

水膠比就好像混凝土的“稠度調(diào)節(jié)器”。當(dāng)我們保持水的用量不變，增加膠凝材料的用量時(shí)，水膠比就會(huì)降低，混凝土的稠度就會(huì)增加，保水性也會(huì)增強(qiáng)，發(fā)生泌水的幾率就會(huì)減小。反之，如果水膠比較大，混凝土的稠度就會(huì)變小，粘聚性降低，出現(xiàn)泌水的幾率就會(huì)增加。因此，在滿足混凝土工作性要求的前提下，我們應(yīng)盡量降低用水量，使用較低的水膠比。

（4）砂率：混凝土的“抗泌水盾牌”

砂率是指混凝土中砂占砂石總質(zhì)量的比例。由于砂的比表面積大于石子，增加砂率會(huì)增大混凝土骨料的比表面積，提高混凝土的需水量和抗泌水性能。這就好比給混凝土穿上了一件“抗泌水盾牌”，使其更加堅(jiān)強(qiáng)和耐久。相反，如果使用較低的砂率，可能會(huì)導(dǎo)致混凝土的保水性變差，容易出現(xiàn)泌水現(xiàn)象。根據(jù)生產(chǎn)經(jīng)驗(yàn)，當(dāng)混凝土的砂率提高1%時(shí)，為了保持坍落度不變，混凝土的用水量需要增加5kg/m3。因此，提高砂率是克服混凝土泌水問(wèn)題的一種有效方法。

2.3 混凝土施工中的誤操作：泌水與離析的誘因

在混凝土施工中，一些看似微小的操作失誤，都可能導(dǎo)致混凝土出現(xiàn)泌水和離析現(xiàn)象。這不僅影響了混凝土的質(zhì)量，還可能對(duì)整個(gè)工程結(jié)構(gòu)造成潛在風(fēng)險(xiǎn)。今天，我們將深入探討兩個(gè)主要誘因，并為大家提供相應(yīng)的專業(yè)建議。

（1）施工中隨意加水——破壞原始配合比的“元兇”

在混凝土施工過(guò)程中，當(dāng)混凝土的流動(dòng)性未能滿足施工要求時(shí)，有些工人可能會(huì)選擇直接加水來(lái)改善其工作性。然而，這種行為實(shí)際上是對(duì)混凝土原始配合比的破壞。無(wú)論是直接向混凝土攪拌運(yùn)輸車還是泵車料槽內(nèi)加水，都會(huì)導(dǎo)致混凝土的保水性降低，從而直接誘發(fā)泌水和離析現(xiàn)象。從專業(yè)角度來(lái)看，這種在施工中添加的水很難與拌合物充分融合，常常是泌水問(wèn)題的主要原因。因此，遇到混凝土拌合物性質(zhì)不佳時(shí)，最佳做法是通知混凝土公司的技術(shù)人員，通過(guò)科學(xué)添加外加劑來(lái)進(jìn)行調(diào)整，而不是簡(jiǎn)單地通過(guò)加水來(lái)增加坍落度。

（2）過(guò)度振搗——讓混凝土“分層離析”的推手

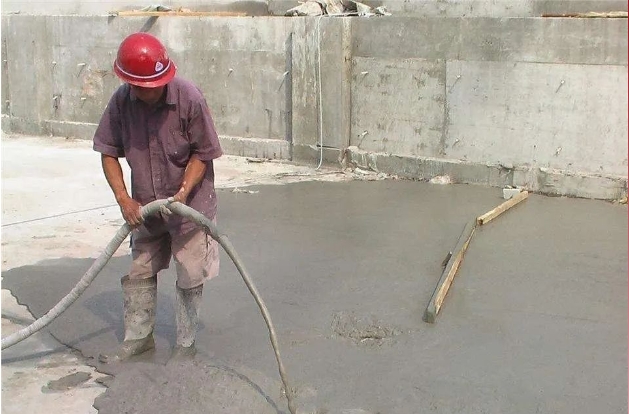

合適的振搗對(duì)于提高混凝土的密實(shí)性至關(guān)重要，但過(guò)度振搗卻是一個(gè)常見(jiàn)的誤區(qū)。過(guò)度振搗容易導(dǎo)致混凝土發(fā)生分層和離析，使得密度較小的水上浮至混凝土表面，進(jìn)而引發(fā)泌水現(xiàn)象。因此，在混凝土施工過(guò)程中，必須嚴(yán)格控制振搗的程度。合適的振搗表現(xiàn)為：混凝土已完全充滿模板，不再有顯著的下沉，表面開始出現(xiàn)漿體，且沒(méi)有氣泡繼續(xù)溢出。為實(shí)現(xiàn)這一目標(biāo)，建議施工人員接受相關(guān)培訓(xùn)，確保掌握適當(dāng)?shù)恼駬v技巧。

綜上所述，要避免混凝土施工中的泌水和離析現(xiàn)象，關(guān)鍵在于遵循科學(xué)的施工方法，避免隨意加水和過(guò)度振搗等誤操作。通過(guò)加強(qiáng)培訓(xùn)和現(xiàn)場(chǎng)監(jiān)管，我們可以確?；炷潦┕さ馁|(zhì)量和安全性，從而為工程建設(shè)打下堅(jiān)實(shí)的基礎(chǔ)。

離析與泌水對(duì)混凝土結(jié)構(gòu)的影響

1.強(qiáng)度降低：離析和泌水都可能導(dǎo)致混凝土的強(qiáng)度降低，從而影響結(jié)構(gòu)的安全性。

2.耐久性下降：水分在混凝土表面的富集可能導(dǎo)致凍融破壞、碳化等耐久性問(wèn)題。

3.表面質(zhì)量差：離析和泌水會(huì)導(dǎo)致混凝土表面不平整，影響外觀質(zhì)量。

4.難以修復(fù)：一旦混凝土結(jié)構(gòu)出現(xiàn)離析和泌水現(xiàn)象，后期修復(fù)的難度和成本都會(huì)大大增加。

混凝土泌水、離析問(wèn)題應(yīng)對(duì)策略

在混凝土的生產(chǎn)流程中，偶爾會(huì)出現(xiàn)拌合物展現(xiàn)出離析或泌水的現(xiàn)象，這通常是某些潛在問(wèn)題的直觀體現(xiàn)。為了確保混凝土的質(zhì)量與性能，試驗(yàn)人員需要迅速介入，對(duì)這些現(xiàn)象進(jìn)行深入的成因分析，從而找到主要誘因，為后續(xù)的解決策略提供明確方向。

(1) 對(duì)原材料進(jìn)行全面質(zhì)量控制

原材料是混凝土的基石，其質(zhì)量的穩(wěn)定性直接關(guān)系到混凝土拌合物的均勻性與性能。當(dāng)混凝土出現(xiàn)離析或泌水時(shí)，首要的任務(wù)是對(duì)所有原材料進(jìn)行細(xì)致的質(zhì)量復(fù)查。這涉及到對(duì)水泥的多個(gè)方面特性進(jìn)行深度分析，如標(biāo)準(zhǔn)稠度用水量、與外加劑的適應(yīng)性等；同時(shí)還要評(píng)估外加劑的減水率、礦物摻合料的需水量比以及砂石的含水量和含泥量。通過(guò)對(duì)這些關(guān)鍵指標(biāo)進(jìn)行精準(zhǔn)測(cè)試與比對(duì)，我們可以逐步揭示問(wèn)題的根源。

(2) 優(yōu)化混凝土的配合比設(shè)計(jì)

混凝土的配合比是一個(gè)綜合性的技術(shù)體系，其中水分含量是一個(gè)非常關(guān)鍵的因素。過(guò)多的自由水會(huì)導(dǎo)致混凝土拌合物出現(xiàn)泌水和離析的現(xiàn)象。為了解決這個(gè)問(wèn)題，我們可以從兩個(gè)主要方面來(lái)調(diào)整和優(yōu)化混凝土的配合比：一是通過(guò)減少用水量、降低外加劑的摻量來(lái)降低混凝土體系中自由水的相對(duì)含量，從而控制混凝土的泌水情況；另一方面，我們可以采取措施提高混凝土的保水性，例如增加膠凝材料的用量、提高砂率或使用細(xì)度模數(shù)更小的砂，以及增加混凝土的引氣劑，這些都可以有效提高混凝土的保水性，降低泌水的風(fēng)險(xiǎn)。

(3) 確保混凝土計(jì)量設(shè)備的精確性

混凝土的生產(chǎn)過(guò)程中涉及到多個(gè)計(jì)量環(huán)節(jié)，如果計(jì)量設(shè)備出現(xiàn)故障或誤差，很可能會(huì)導(dǎo)致混凝土拌合物的質(zhì)量問(wèn)題，包括泌水和離析現(xiàn)象。因此，定期檢查和維護(hù)混凝土攪拌設(shè)備以及相關(guān)計(jì)量設(shè)備是非常重要的。這包括對(duì)外加劑秤和水秤的精確性進(jìn)行校驗(yàn)，確保它們沒(méi)有計(jì)量故障導(dǎo)致稱量過(guò)多；同時(shí)還要檢查水泥、礦物摻合料和砂的下料系統(tǒng)是否工作正常，沒(méi)有出現(xiàn)下料不足的問(wèn)題；此外，還要留意是否存在其他可能影響原材料計(jì)量的故障。例如，某攪拌站在日常生產(chǎn)中發(fā)現(xiàn)，每天早晨生產(chǎn)的第一車混凝土或者機(jī)器在長(zhǎng)時(shí)間未使用后再次生產(chǎn)時(shí)，混凝土的坍落度偏大，并伴有泌水現(xiàn)象。經(jīng)過(guò)深入調(diào)查，發(fā)現(xiàn)外加劑閥門由于長(zhǎng)時(shí)間未更換已經(jīng)嚴(yán)重磨損，導(dǎo)致外加劑滲漏滴入拌合水計(jì)量器中。這種隱蔽性故障往往容易被忽視，但隨著時(shí)間的推移，外加劑滴漏的量逐漸增加，從而導(dǎo)致混凝土中外加劑用量過(guò)大，引發(fā)混凝土的離析和泌水。在找到這一問(wèn)題的根源后，該攪拌站及時(shí)更換了外加劑閥門，生產(chǎn)很快就恢復(fù)了正常。

總結(jié)：對(duì)于混凝土生產(chǎn)中出現(xiàn)的離析和泌水現(xiàn)象，我們應(yīng)該采取一種系統(tǒng)化的應(yīng)對(duì)策略，從原材料的質(zhì)量控制、配合比的優(yōu)化調(diào)整到混凝土生產(chǎn)設(shè)備的精確性保障，全方位確?；炷恋馁|(zhì)量和性能達(dá)到預(yù)期標(biāo)準(zhǔn)。

總之混凝土離析和泌水是施工中常見(jiàn)但危害性的問(wèn)題。通過(guò)深入了解其成因和影響采取有效的預(yù)防和補(bǔ)救措施我們可以確保混凝土結(jié)構(gòu)的質(zhì)量和安全性提高整個(gè)項(xiàng)目的效益和價(jià)值。希望本文分享的解決措施秘籍能對(duì)您的工程實(shí)踐有所幫助如有任何問(wèn)題歡迎留言討論。
