在建筑工程領(lǐng)域，混凝土澆筑作為施工過程中的一個(gè)核心環(huán)節(jié)，其重要性不言而喻。它不僅關(guān)乎到建筑結(jié)構(gòu)的穩(wěn)定性，還直接影響到建筑物的整體耐久性和使用壽命。因此，確保混凝土澆筑的質(zhì)量，對(duì)于整個(gè)工程項(xiàng)目而言至關(guān)重要。為了實(shí)現(xiàn)這一目標(biāo)，必須對(duì)混凝土澆筑的每一個(gè)環(huán)節(jié)實(shí)施嚴(yán)格的把控和精細(xì)的管理。

本文將深入剖析混凝土澆筑過程中的17個(gè)關(guān)鍵控制點(diǎn)，旨在為施工人員和監(jiān)理人員提供一份全面、詳盡的操作指南，幫助他們更好地掌握混凝土澆筑的核心技術(shù)與控制要點(diǎn)，進(jìn)而確保施工質(zhì)量的卓越與可靠。

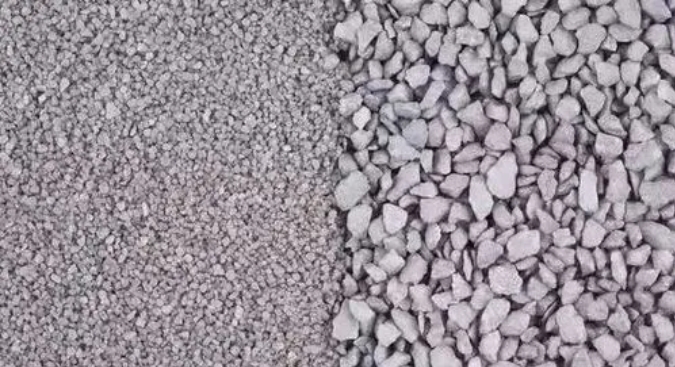

01原材料控制

在混凝土澆筑過程中，原材料的質(zhì)量控制是首要環(huán)節(jié)，直接關(guān)系到混凝土的性能和質(zhì)量。

（1）砂的質(zhì)量控制：

砂的質(zhì)量控制方面，細(xì)度模數(shù)是一個(gè)關(guān)鍵指標(biāo)，必須確保其符合設(shè)計(jì)要求，以保證混凝土的和易性和強(qiáng)度達(dá)到預(yù)期水平。同時(shí)，砂的含泥量也是一個(gè)重要的控制參數(shù)，應(yīng)嚴(yán)格控制在允許范圍內(nèi)，一般不超過特定的百分比（具體數(shù)值需根據(jù)設(shè)計(jì)要求確定）。此外，在使用時(shí)，砂的含水量也不應(yīng)大于6%，以確保混凝土的性能穩(wěn)定。在取樣過程中，應(yīng)避免表層和上部碎石的超遜徑問題，確保所取樣品具有代表性，能夠真實(shí)反映砂的質(zhì)量狀況。

（2）碎石的質(zhì)量控制：

對(duì)于碎石的質(zhì)量控制，含泥量（或石粉含量）是一個(gè)重要的考量因素，必須滿足設(shè)計(jì)要求，以保證混凝土的強(qiáng)度和耐久性。同時(shí)，碎石的顆粒級(jí)配也是一個(gè)關(guān)鍵指標(biāo)，應(yīng)基本均勻、連續(xù)，以優(yōu)化混凝土的工作性能，確保澆筑過程中的順暢性和混凝土的整體質(zhì)量。

（3）其他材料的質(zhì)量控制：

除了砂和碎石外，其他材料的質(zhì)量控制也不容忽視。外加劑如減水劑、引氣劑等需經(jīng)過嚴(yán)格的檢測(cè)合格后方可使用，且存放時(shí)間不應(yīng)超過6個(gè)月，以確保其有效性。水泥作為混凝土的主要膠凝材料，其3天強(qiáng)度等性能必須按合同要求檢測(cè)合格，以保證混凝土的早期強(qiáng)度和整體性能。此外，粉煤灰作為混凝土的輔助材料，其檢測(cè)指標(biāo)也需滿足規(guī)范要求，以確?；炷列阅艿姆€(wěn)定性。

02施工配合比控制

（1）配合比調(diào)整：

施工配合比作為混凝土澆筑過程中的關(guān)鍵指導(dǎo)，其準(zhǔn)確性和執(zhí)行力度直接關(guān)系到混凝土的質(zhì)量和性能。在實(shí)際施工過程中，必須嚴(yán)格按照已批準(zhǔn)的配合比進(jìn)行操作，并結(jié)合砂的細(xì)度模數(shù)、含水量以及碎石的含水量等實(shí)際因素進(jìn)行必要的調(diào)整。為了確?；炷恋男阅芊€(wěn)定，施工過程中嚴(yán)禁隨意加水，但可以根據(jù)混凝土的和易性情況，在小范圍內(nèi)對(duì)減水劑的摻量進(jìn)行微調(diào)，以達(dá)到最佳的施工效果。

（2）環(huán)境適應(yīng)性：

在遇到下雨天氣時(shí)，由于砂、石料的含水量可能會(huì)因料斗和料倉(cāng)無防雨設(shè)施或上料過程中的淋濕而增加，這就需要對(duì)施工配合比的用水量進(jìn)行相應(yīng)的調(diào)整。具體來說，應(yīng)比雨前減少用水量，以保持混凝土的性能穩(wěn)定。需要注意的是，除了用水量的調(diào)整外，其它配合比的參數(shù)不得輕易調(diào)整，以確保混凝土的質(zhì)量和性能符合設(shè)計(jì)要求。

03坍落度檢測(cè)與調(diào)整

（1）檢測(cè)時(shí)機(jī)：

在混凝土澆筑過程中，坍落度的檢測(cè)與調(diào)整是確?；炷梁鸵仔院褪┕ば阅艿年P(guān)鍵步驟。在拌和開始的前兩盤，應(yīng)在混凝土的出機(jī)口對(duì)每一盤的坍落度以及其他和易性指標(biāo)進(jìn)行嚴(yán)格的檢查，以確保其滿足設(shè)計(jì)要求。而在正常的澆筑過程中，坍落度的檢測(cè)則應(yīng)在澆筑現(xiàn)場(chǎng)進(jìn)行，以便及時(shí)發(fā)現(xiàn)并處理任何可能的問題。

（2）調(diào)整方法：

當(dāng)發(fā)現(xiàn)混凝土的坍落度過大或過小時(shí)，應(yīng)及時(shí)進(jìn)行調(diào)整。一種有效的調(diào)整方法是適當(dāng)改變減水劑的摻量。通過增加或減少減水劑的摻量，可以有效地調(diào)整混凝土的坍落度，使其保持在設(shè)計(jì)要求的范圍內(nèi)。同時(shí)，坍落度的檢測(cè)必須按照規(guī)定的操作規(guī)程進(jìn)行，以確保檢測(cè)結(jié)果的準(zhǔn)確性和可靠性。操作規(guī)程應(yīng)包括檢測(cè)設(shè)備的校準(zhǔn)、檢測(cè)方法的標(biāo)準(zhǔn)化以及檢測(cè)數(shù)據(jù)的記錄和處理等方面，以確保坍落度的檢測(cè)工作能夠科學(xué)、規(guī)范地進(jìn)行。

04施工縫處理

施工縫的處理是混凝土澆筑過程中一個(gè)至關(guān)重要的環(huán)節(jié)，它直接關(guān)系到混凝土結(jié)構(gòu)的整體性和耐久性。為了確保施工縫的質(zhì)量，必須采取一系列精細(xì)的處理措施。

（1）鋪砂漿：

在施工縫上鋪設(shè)的砂漿標(biāo)號(hào)不應(yīng)低于同標(biāo)號(hào)的混凝土，并且其水灰比應(yīng)低于混凝土0.03-0.05，以確保砂漿的強(qiáng)度和密實(shí)性。砂漿的厚度應(yīng)控制在2-3cm之間，既能夠保證施工縫的密實(shí)度，又能夠避免浪費(fèi)。同時(shí)，鋪筑砂漿的范圍要與澆筑的速度相適應(yīng)，以確保施工縫的連續(xù)性和整體性。

（2）濕潤(rùn)與鑿毛：

施工縫在鋪筑砂漿前應(yīng)保持濕潤(rùn)狀態(tài)，這有助于砂漿與混凝土的粘結(jié)，提高施工縫的抗?jié)B性和耐久性。同時(shí)，施工縫的鑿毛也要符合要求，必須清理干凈，不得有雜物殘留，以確保施工縫的密實(shí)度和粘結(jié)力。對(duì)于垂直縫的處理，還需要涂刷一層水泥凈漿。水泥凈漿的水灰比同樣應(yīng)低于混凝土0.03-0.05，以確保其強(qiáng)度和密實(shí)性。涂刷的范圍也要與澆筑的速度相適應(yīng)，以確保垂直縫的連續(xù)性和整體性。

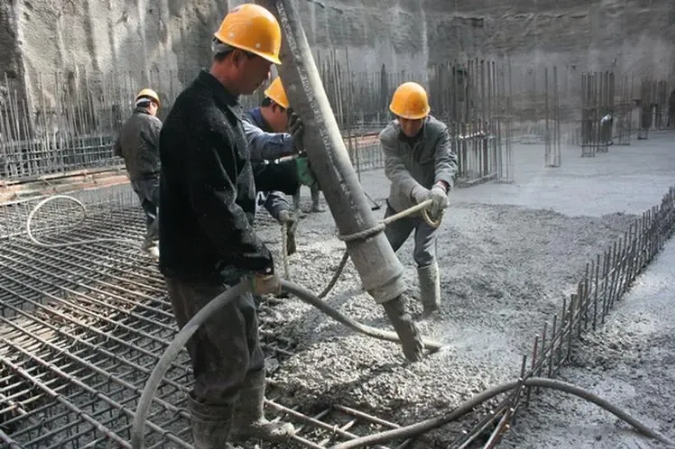

05入倉(cāng)控制管理

混凝土入倉(cāng)是混凝土澆筑過程中的關(guān)鍵步驟，其操作規(guī)范與否直接影響到混凝土的質(zhì)量和澆筑效果。為了確保入倉(cāng)過程的順利進(jìn)行，必須嚴(yán)格遵守一系列的操作要求和管理規(guī)定。

首先，關(guān)于入倉(cāng)高度，必須嚴(yán)格控制，不得大于2米。這一規(guī)定是為了確?；炷猎谌雮}(cāng)過程中能夠均勻分布，避免出現(xiàn)堆積或空洞現(xiàn)象，從而影響混凝土的密實(shí)度和強(qiáng)度。

其次，在采用布料機(jī)進(jìn)行入倉(cāng)時(shí)，溜筒的間距也是一個(gè)重要的控制參數(shù)。溜筒間距宜保持在2.5-3.0米之間，這樣可以確保混凝土在布料過程中的均勻性和連續(xù)性，提高澆筑效率和質(zhì)量。

在入倉(cāng)過程中，還需要注意澆筑的先后順序。先澆筑的混凝土要先鋪上一層，后澆筑的則要后鋪。但無論先后順序如何，都必須在混凝土初凝前進(jìn)行覆蓋并振搗，以確保混凝土的密實(shí)度和強(qiáng)度。

對(duì)于已入倉(cāng)的不合格混凝土，必須堅(jiān)決清除。這些混凝土可能由于各種原因（如配合比不準(zhǔn)確、原材料質(zhì)量問題等）而不符合設(shè)計(jì)要求，如果繼續(xù)使用將會(huì)對(duì)整體結(jié)構(gòu)造成嚴(yán)重影響。

此外，在入倉(cāng)過程中還需要注意皮帶機(jī)的角度和濕潤(rùn)程度。皮帶機(jī)的角度一般不宜大于6度，這是為了確?；炷猎谳斔瓦^程中的穩(wěn)定性和均勻性。同時(shí)，皮帶機(jī)和溜筒也要保持濕潤(rùn)狀態(tài)，以減少混凝土在輸送過程中的摩擦和阻力。

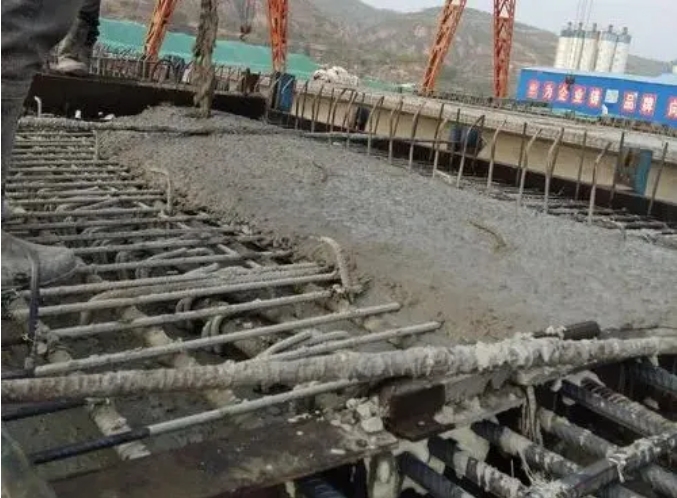

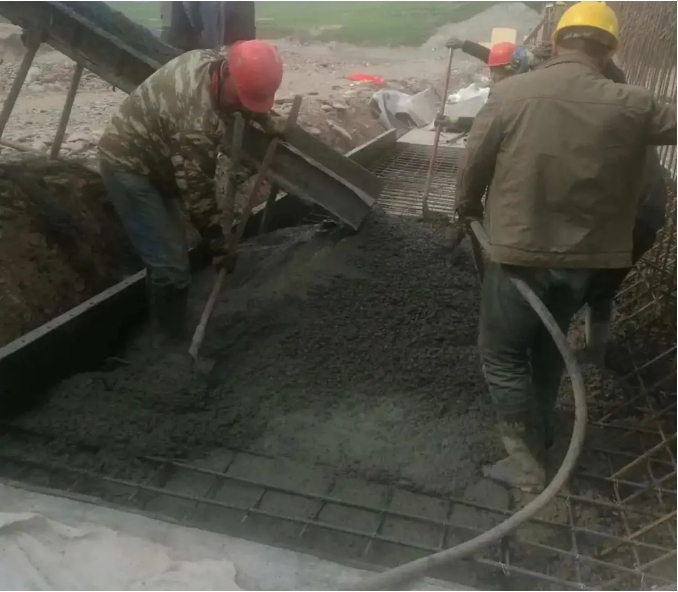

06混凝土平倉(cāng)要點(diǎn)

平倉(cāng)作為混凝土澆筑過程中的一個(gè)重要環(huán)節(jié)，其執(zhí)行的質(zhì)量和效率直接影響到混凝土的整體性能和外觀。為了確保平倉(cāng)工作的順利進(jìn)行，必須嚴(yán)格遵守一系列的操作規(guī)范和技術(shù)要求。

首先，平倉(cāng)工作要及時(shí)進(jìn)行，避免混凝土在倉(cāng)內(nèi)長(zhǎng)時(shí)間堆積，導(dǎo)致混凝土性能下降或澆筑不均勻。在進(jìn)行人工平倉(cāng)時(shí)，嚴(yán)禁使用振搗棒進(jìn)行平倉(cāng)操作，以免對(duì)混凝土造成不必要的振動(dòng)和損傷。平倉(cāng)的層厚應(yīng)控制在30-50cm之間（虛鋪），并且不得超過振搗器頭部的1.25倍，以確?；炷恋拿軐?shí)度和均勻性。

其次，在下料過程中，如果骨料出現(xiàn)集中現(xiàn)象，人工應(yīng)及時(shí)進(jìn)行均勻分布，將其分散到砂漿較多的區(qū)域。同時(shí)，泌水現(xiàn)象也要及時(shí)處理，及時(shí)排除泌水，但排出時(shí)不得帶走水泥漿，以免影響混凝土的強(qiáng)度和性能。

在澆筑底板時(shí)，由于鋼筋等的限制，下部可能無法進(jìn)行人工平倉(cāng)。在這種情況下，應(yīng)有專人指揮布料機(jī)進(jìn)行入倉(cāng)操作，嚴(yán)格控制混凝土的入倉(cāng)部位和入倉(cāng)量，避免出現(xiàn)過厚或骨料集中的現(xiàn)象。

最后，對(duì)于底板或頂板的頂面表層混凝土，應(yīng)加強(qiáng)人工平倉(cāng)工作。倉(cāng)面應(yīng)大致平整，并略高于設(shè)計(jì)高程，然后再進(jìn)行平板振搗器的振搗操作。這樣可以確?；炷恋拿軐?shí)度和平整度，提高混凝土的整體質(zhì)量。

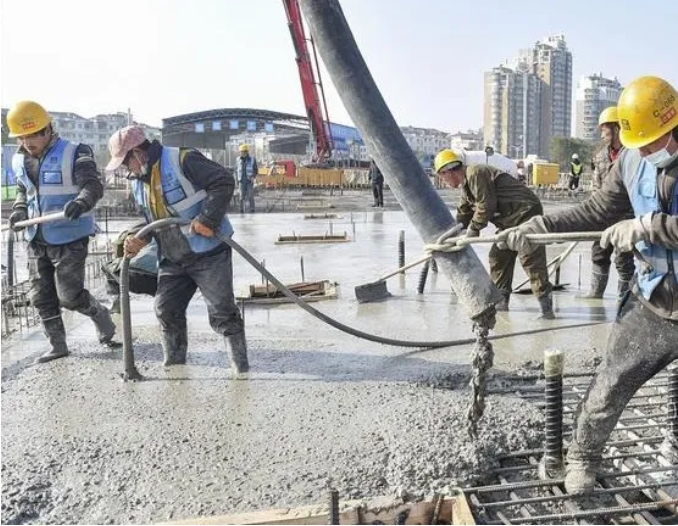

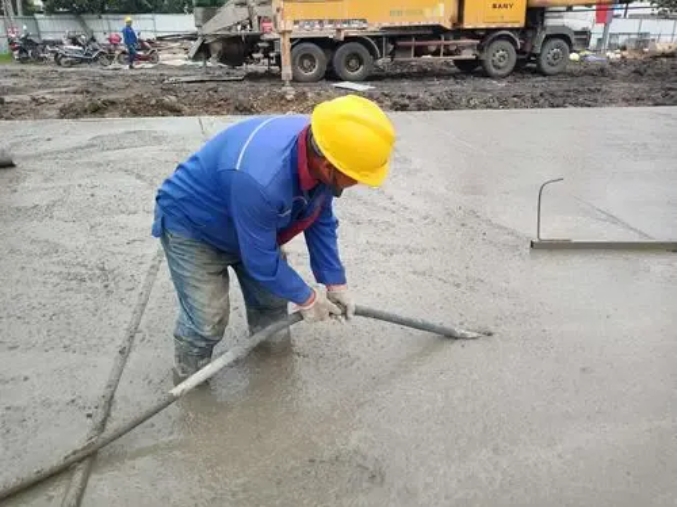

07混凝土振搗操作控制

混凝土振搗是確?；炷撩軐?shí)度和強(qiáng)度的重要環(huán)節(jié)。在進(jìn)行振搗操作時(shí)，需嚴(yán)格遵循一系列精細(xì)的操作步驟和關(guān)鍵控制點(diǎn)。

首先，振搗應(yīng)從模板附近開始，特別注意振搗棒不得碰上模板，以避免對(duì)模板造成損傷或影響混凝土的澆筑質(zhì)量。振搗棒應(yīng)插入下層混凝土約5cm，以確保上下層混凝土之間的良好結(jié)合。

其次，振搗點(diǎn)的布置應(yīng)采用梅花形，間距不得大于振搗有效范圍的1.5倍。這樣可以確保振搗的均勻性和有效性，避免漏振或重復(fù)振搗。

在振搗過程中，應(yīng)遵循“快插慢拔”的原則，即迅速將振搗棒插入混凝土中，然后緩慢拔出，同時(shí)觀察混凝土的翻漿冒泡情況，以判斷振搗是否充分。

振搗的有效范圍一般需要通過試驗(yàn)來確定，以確保振搗的準(zhǔn)確性和有效性。在一般情況下，振搗棒應(yīng)垂直混凝土面插入混凝土，并依次進(jìn)行振搗。如果略有傾斜，則各插入點(diǎn)的傾斜方向應(yīng)保持一致，以避免漏振。

振搗時(shí)間一般為15-20秒，但具體時(shí)間應(yīng)根據(jù)混凝土的塌落度等和易性差別進(jìn)行調(diào)整。每一位值的振搗時(shí)間應(yīng)以混凝土不再明顯下沉、不出現(xiàn)氣泡并開始泛漿為準(zhǔn)。

對(duì)于澆筑的第一層混凝土或兩次卸料的接頭部位，應(yīng)加強(qiáng)振搗，以確保這些關(guān)鍵部位的密實(shí)度和強(qiáng)度。

底板或頂板頂面一般需要采用平板振搗器進(jìn)行表層振搗，并且表層要加強(qiáng)人工平倉(cāng)，以確?；炷恋钠秸群兔軐?shí)度。如果鋪料厚度超過15-20cm，則需要先使用振搗棒進(jìn)行振搗，然后再采用平板振搗器進(jìn)行振搗。在使用平板振搗器時(shí)，移動(dòng)速度應(yīng)適當(dāng)加快，以提高振搗效率。

08止水附近混凝土振搗

在振搗止水附近的混凝土?xí)r，需要采取特別小心和精細(xì)的操作方法，以確保振搗過程不會(huì)對(duì)止水造成任何損傷，同時(shí)保證混凝土的密實(shí)度和質(zhì)量。

首先，振搗棒在振搗過程中絕對(duì)不得碰上止水，以免對(duì)止水造成移位、破損或降低其止水效果。這就要求操作者在振搗時(shí)必須保持高度的注意力和精確的操作技巧。

對(duì)于水平止水下部的混凝土，在鋪料時(shí)，需要有人工先將止水往上翻，以便在振搗過程中能夠充分振搗混凝土，確保其密實(shí)度。振搗完成后，再將止水放回已振搗的混凝土面上，以確保止水的正確位置和功能的完整性。

在振搗止水上部的混凝土?xí)r，同樣需要嚴(yán)格控制振搗棒與止水之間的距離，確保不少于50mm左右，以避免振搗過程中對(duì)止水造成任何不必要的干擾或損傷。同時(shí)，還需要特別注意確保止水周圍的混凝土振搗密實(shí)，以達(dá)到預(yù)期的止水效果。

如果振搗棒無法完全振密實(shí)某些部位，應(yīng)輔以人工振搗，以確保整個(gè)止水附近的混凝土都能夠達(dá)到預(yù)期的密實(shí)度和質(zhì)量要求。這可能需要使用一些特殊的振搗工具或方法，以確保振搗的均勻性和有效性。

09層間面檢查與澆筑時(shí)間控制

（1）分層施工：

在混凝土澆筑過程中，層間面的檢查和澆筑時(shí)間的控制是確保施工質(zhì)量的關(guān)鍵環(huán)節(jié)。必須嚴(yán)格按照施工方案中確定的澆筑順序進(jìn)行分層施工，確保每一層的厚度都滿足設(shè)計(jì)要求，并且每層每次鋪筑的長(zhǎng)度也要與施工方案保持一致。為了有效監(jiān)控施工進(jìn)度和質(zhì)量，需要詳細(xì)記錄每層每個(gè)部位的澆筑時(shí)間。這樣不僅可以確保施工單位在該部位混凝土初凝前及時(shí)覆蓋并澆筑好上一層，還能保證整個(gè)澆筑過程的有序進(jìn)行。如果在檢查過程中發(fā)現(xiàn)施工單位因操作不當(dāng)或進(jìn)度滯后而導(dǎo)致混凝土出現(xiàn)初凝現(xiàn)象，應(yīng)立即制止其繼續(xù)澆筑，以避免對(duì)混凝土結(jié)構(gòu)造成不良影響。

（2）間歇時(shí)間：

此外，混凝土澆筑應(yīng)盡可能連續(xù)進(jìn)行，以確保混凝土的均勻性和密實(shí)性。如果澆筑過程中出現(xiàn)間歇，且間歇時(shí)間超過混凝土的初凝時(shí)間，那么就不應(yīng)再覆蓋上層混凝土，而應(yīng)將該部位作為施工縫進(jìn)行處理。需要注意的是，間歇時(shí)間必須嚴(yán)格控制在初凝時(shí)間之內(nèi)，以確?；炷恋臐仓|(zhì)量。在實(shí)際施工過程中，由于現(xiàn)場(chǎng)條件與試驗(yàn)室環(huán)境的差異，不能完全依賴試驗(yàn)室做出的混凝土初凝時(shí)間來控制澆筑間歇時(shí)間。因此，需要根據(jù)現(xiàn)場(chǎng)實(shí)際情況和氣溫、水泥等因素的綜合影響來合理確定澆筑間歇時(shí)間。同時(shí)，在澆筑過程中還應(yīng)密切關(guān)注混凝土的振搗情況，確保振搗器振搗30秒后，混凝土能在10cm范圍內(nèi)泛漿且不留孔洞，以達(dá)到預(yù)期的澆筑效果。

10混凝土初凝判斷

初凝是混凝土施工中的一個(gè)重要階段，準(zhǔn)確判斷初凝時(shí)機(jī)對(duì)于保證施工質(zhì)量至關(guān)重要。在實(shí)際施工中，我們通常采用外觀判斷和時(shí)間判斷兩種方法來綜合評(píng)估混凝土的初凝狀態(tài)。

外觀判斷是一種直觀且常用的方法。通過在混凝土表面用鐵鍬輕拍幾下，我們可以觀察其反應(yīng)來判斷是否達(dá)到初凝。如果混凝土沒有翻漿跡象或軟化，或出現(xiàn)乳皮，或在振搗時(shí)不再泛漿（特別是在10cm范圍內(nèi)），以及振搗棒拔出后留下孔洞，或手指按上去留有輕微痕跡等，這些都可能是混凝土已經(jīng)進(jìn)入初凝階段的跡象。

除了外觀判斷，時(shí)間判斷也是一個(gè)參考因素。然而，需要注意的是，僅僅依靠擱置時(shí)間來判斷初凝是不夠準(zhǔn)確的，因?yàn)檫@與天氣、氣溫、混凝土配合比等多種因素有關(guān)。因此，在實(shí)際施工中，我們不能僅僅依賴時(shí)間來判斷混凝土的初凝狀態(tài)。

相比之下，試驗(yàn)室判別方法更為準(zhǔn)確可靠。但在現(xiàn)場(chǎng)施工過程中，由于條件限制和實(shí)際操作的可行性問題，我們通常無法直接使用試驗(yàn)室來進(jìn)行初凝的判定。

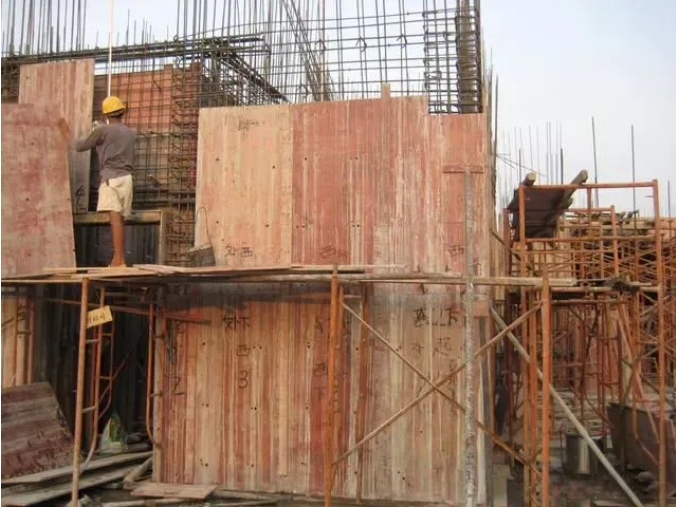

11模板檢查

在混凝土澆筑過程中，模板的檢查、調(diào)整與維護(hù)是確保施工質(zhì)量的重要環(huán)節(jié)。為確保模板的形狀及位置準(zhǔn)確無誤，應(yīng)經(jīng)常進(jìn)行檢查，并在發(fā)現(xiàn)任何變形或走樣時(shí)，立即督促施工單位采取有效措施進(jìn)行矯正。若施工單位未能及時(shí)矯正，應(yīng)堅(jiān)決責(zé)令其停止混凝土澆筑，以避免對(duì)工程質(zhì)量造成不良影響。

同時(shí)，對(duì)于模板可能出現(xiàn)的漏漿問題，也應(yīng)時(shí)刻保持警惕。一旦發(fā)現(xiàn)漏漿處，應(yīng)立即督促施工單位進(jìn)行堵塞處理，以防止混凝土流失或形成亂根現(xiàn)象。特別地，底部邊角的密封性對(duì)于防止混凝土亂根尤為關(guān)鍵。因此，在立模時(shí)應(yīng)嚴(yán)格控制密封性，可采用在模板外部用砂漿等堵塞的方法。在澆筑時(shí)，施工縫鋪砂漿可有意在邊角處適當(dāng)加厚，但厚度也不得大于5cm，以確保密封效果。

此外，在驗(yàn)倉(cāng)過程中，還應(yīng)對(duì)模板的平整度、接縫的嚴(yán)密性和牢固性進(jìn)行全面檢查。對(duì)于拉筋與模板之間的間隙，也應(yīng)進(jìn)行堵塞處理，以確保混凝土的澆筑質(zhì)量。同時(shí)，模板與模板間的接縫處應(yīng)使用雙面膠條進(jìn)行粘貼，以增強(qiáng)接縫的密封性和牢固性。通過這些精細(xì)的執(zhí)行和關(guān)鍵要點(diǎn)的把控，可以確保模板在混凝土澆筑過程中發(fā)揮應(yīng)有的作用，為工程質(zhì)量的提升奠定堅(jiān)實(shí)基礎(chǔ)。

12鋼筋復(fù)位與綁扎

在施工過程中，由于各種施工需要和操作，部分鋼筋的位置可能會(huì)發(fā)生變動(dòng)。然而，鋼筋作為混凝土結(jié)構(gòu)中的骨架，其位置的準(zhǔn)確性對(duì)于整個(gè)結(jié)構(gòu)的穩(wěn)定性和安全性至關(guān)重要。因此，必須高度重視鋼筋的復(fù)位與幫扎工作。

當(dāng)發(fā)現(xiàn)鋼筋位置發(fā)生變動(dòng)時(shí)，應(yīng)及時(shí)進(jìn)行復(fù)位，確保其回到原設(shè)計(jì)位置。復(fù)位過程中，要仔細(xì)核對(duì)鋼筋的型號(hào)、規(guī)格和數(shù)量，確保與設(shè)計(jì)要求一致。同時(shí)，要注意鋼筋的間距和排列方式，避免出現(xiàn)交叉、重疊或錯(cuò)位現(xiàn)象。

復(fù)位完成后，應(yīng)立即進(jìn)行幫扎固定。幫扎時(shí)要選用合適的鐵絲或綁帶，確保幫扎牢固可靠，避免在后續(xù)施工過程中發(fā)生松動(dòng)或脫落。幫扎的間距和方式也應(yīng)符合設(shè)計(jì)要求，以保證鋼筋的整體穩(wěn)定性和受力性能。

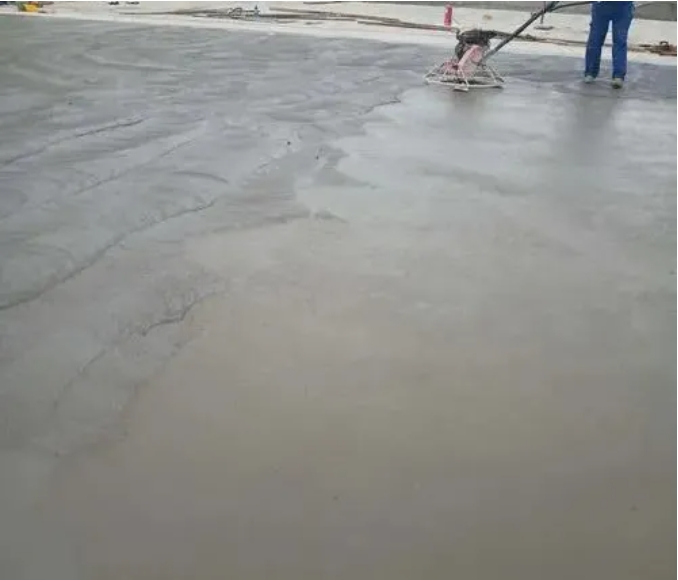

13混凝土抹面把控

對(duì)于有抹面要求的混凝土施工，必須嚴(yán)格督促施工單位按照規(guī)定的工藝和時(shí)機(jī)進(jìn)行抹面壓光。抹面是混凝土施工中的一道重要工序，它不僅能夠提升混凝土表面的平整度，還能增強(qiáng)其密實(shí)度和耐久性。

抹面過程一般分為三次進(jìn)行，每一次都有其特定的目的和要求。第一次抹面通常在振搗后進(jìn)行，使用木抹子進(jìn)行初步平整，確保大面平整且平整度滿足設(shè)計(jì)要求。這一步驟對(duì)于后續(xù)抹面的順利進(jìn)行和最終效果至關(guān)重要。

第二次抹面在混凝土初凝前進(jìn)行，此時(shí)應(yīng)使用鐵抹子進(jìn)行抹面。這一階段需要注意不要對(duì)混凝土產(chǎn)生擾動(dòng)，以免影響其內(nèi)部結(jié)構(gòu)和性能。同時(shí)，要確保抹面均勻、密實(shí)，為后續(xù)的壓光工作打下良好基礎(chǔ)。

第三次抹面在混凝土初凝時(shí)進(jìn)行，同樣使用鐵抹子進(jìn)行壓光。這一階段的目標(biāo)是進(jìn)一步提升混凝土表面的密實(shí)度和光澤度，使其達(dá)到設(shè)計(jì)要求的美觀度和耐用性。

在整個(gè)抹面過程中，施工單位應(yīng)嚴(yán)格控制抹面的時(shí)間、力度和次數(shù)，確保每一次抹面都能達(dá)到預(yù)期的效果。同時(shí)，質(zhì)量監(jiān)督人員也應(yīng)加強(qiáng)對(duì)抹面過程的監(jiān)控和檢查，及時(shí)發(fā)現(xiàn)并糾正施工中的問題，確保混凝土抹面質(zhì)量符合設(shè)計(jì)要求。

14鑿毛時(shí)間的把控

施工縫的處理是混凝土施工中至關(guān)重要的環(huán)節(jié)，而鑿毛時(shí)間的把控更是其中的關(guān)鍵。為確保施工縫的質(zhì)量，縫面應(yīng)優(yōu)先使用高壓水進(jìn)行沖毛處理。然而，當(dāng)混凝土齡期過長(zhǎng)，導(dǎo)致縫面硬化時(shí)，應(yīng)靈活調(diào)整策略，改用風(fēng)砂槍進(jìn)行毛面處理。在必要時(shí)，為徹底清除縫面上的浮漿、松散物料及污染體，還可以采用人工打毛的方式。但無論采用何種方法，都必須確?？p面處理得當(dāng)，以露出粗砂?；蛐∈癁闇?zhǔn)，同時(shí)務(wù)必避免損傷內(nèi)部的骨料結(jié)構(gòu)。

關(guān)于施工縫的鑿毛時(shí)間，這是一個(gè)需要精確把控的環(huán)節(jié)。鑿毛作業(yè)應(yīng)在混凝土達(dá)到一定強(qiáng)度后進(jìn)行，這一強(qiáng)度標(biāo)準(zhǔn)通常不小于5mpa。過早進(jìn)行鑿毛可能會(huì)損害混凝土的結(jié)構(gòu)，因此一般建議在混凝土澆筑后的第2天進(jìn)行。但在低溫季節(jié)，由于混凝土強(qiáng)度發(fā)展速度較慢，鑿毛的時(shí)間應(yīng)適當(dāng)后延，以確?；炷烈呀?jīng)充分硬化，能夠承受鑿毛作業(yè)而不受損害。

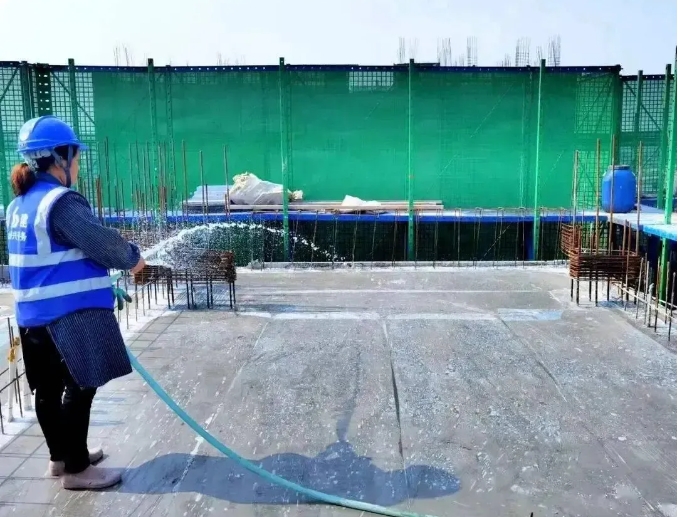

15混凝土養(yǎng)護(hù)關(guān)鍵

混凝土澆筑完成后，養(yǎng)護(hù)工作便成為確?；炷临|(zhì)量的關(guān)鍵環(huán)節(jié)。一般而言，應(yīng)在收漿后盡快對(duì)混凝土進(jìn)行覆蓋，并開始灑水養(yǎng)護(hù)。這一步驟通常在混凝土澆筑后的12-18小時(shí)內(nèi)進(jìn)行，但在高溫季節(jié)，由于混凝土水分蒸發(fā)速度加快，養(yǎng)護(hù)時(shí)間需要提前，以防止混凝土過早干燥。

在覆蓋混凝土?xí)r，必須特別小心，避免對(duì)混凝土表面造成損傷或污染。如果混凝土表面有模板覆蓋，那么在養(yǎng)護(hù)期間，應(yīng)經(jīng)常保持模板的濕潤(rùn)，以確?；炷聊軌蛟诹己玫沫h(huán)境下進(jìn)行養(yǎng)護(hù)。

當(dāng)氣溫低于5℃時(shí)，混凝土的養(yǎng)護(hù)方式需要做出調(diào)整。此時(shí)，應(yīng)采用覆蓋保溫的方式進(jìn)行養(yǎng)護(hù)，而不得向混凝土面上灑水，以防止混凝土因低溫而受損。同時(shí)，對(duì)混凝土養(yǎng)護(hù)所用的水也有嚴(yán)格要求，其質(zhì)量應(yīng)與拌和用水相同，以確保養(yǎng)護(hù)效果。

混凝土的灑水養(yǎng)護(hù)時(shí)間應(yīng)根據(jù)合同技術(shù)條款的規(guī)定執(zhí)行。同時(shí)，也可以根據(jù)空氣的濕度、溫度以及水泥品種和摻用的外加劑等情況，酌情延長(zhǎng)或縮短養(yǎng)護(hù)時(shí)間。在養(yǎng)護(hù)期間，每天的灑水次數(shù)應(yīng)以能保持混凝土表面經(jīng)常處于濕潤(rùn)狀態(tài)為度，以確保混凝土能夠得到充分的養(yǎng)護(hù)。

此外，當(dāng)結(jié)構(gòu)物與流動(dòng)性的地表水或地下水接觸時(shí)，還需要采取特別的防水排水措施。這些措施應(yīng)能確保混凝土在澆筑后7天內(nèi)不受水的沖刷和浸襲。如果環(huán)境水具有浸蝕作用，那么應(yīng)保證混凝土在10天內(nèi)，且其強(qiáng)度達(dá)到設(shè)計(jì)值的70%之前，不受水的浸襲。

在混凝土強(qiáng)度達(dá)到2.5MPa之前，還需要特別注意保護(hù)其免受外部荷載的影響。這意味著在此期間，不得使混凝土承受行人、運(yùn)輸工具、模板、支架及腳手架等任何形式的荷載。

若需采用蒸汽養(yǎng)護(hù)時(shí)，應(yīng)嚴(yán)格按照本章的相關(guān)要求執(zhí)行，并及時(shí)填寫蒸汽養(yǎng)護(hù)檢查記錄，以確保養(yǎng)護(hù)過程的規(guī)范和有效。

16混凝土拆模檢查

混凝土澆筑并經(jīng)過一段時(shí)間的養(yǎng)護(hù)后，會(huì)進(jìn)入拆模階段。但在此之前，施工單位必須遞交拆模申請(qǐng)，并且只有在滿足一系列嚴(yán)格要求后，才能統(tǒng)一進(jìn)行拆模操作。為了確保拆模的合理性，施工單位需要提交在同等養(yǎng)護(hù)條件下的砼試塊的強(qiáng)度報(bào)告。這份報(bào)告是評(píng)估混凝土強(qiáng)度是否達(dá)到拆模標(biāo)準(zhǔn)的重要依據(jù)，只有報(bào)告數(shù)據(jù)符合要求，才能同意進(jìn)行拆模。

在拆模過程中，相關(guān)檢查人員必須到場(chǎng)，對(duì)拆模后的混凝土表面進(jìn)行細(xì)致檢查。此時(shí)，要特別注意檢查是否出現(xiàn)蜂窩、麻面、錯(cuò)臺(tái)、裂縫等質(zhì)量問題或缺陷。一旦發(fā)現(xiàn)這些問題，施工單位不得擅自進(jìn)行涂抹或覆蓋處理，以確保所有質(zhì)量問題都能得到妥善解決和記錄。

對(duì)于拆模過程中發(fā)現(xiàn)的質(zhì)量問題或缺陷，檢查人員必須及時(shí)報(bào)告，以便相關(guān)部門和人員能夠迅速采取措施進(jìn)行處理。同時(shí)，為了持續(xù)監(jiān)控混凝土的質(zhì)量狀況，還需要經(jīng)常對(duì)混凝土是否出現(xiàn)裂縫進(jìn)行檢查。在這一過程中，要督促施工單位做好觀測(cè)記錄，并對(duì)這些記錄進(jìn)行定期檢查，以確保混凝土的質(zhì)量得到全面、有效的監(jiān)控。

17質(zhì)量缺陷處理流程

在檢查過程中，一旦發(fā)現(xiàn)符合質(zhì)量缺陷分類的問題，我們必須立即與施工單位協(xié)同工作，及時(shí)、準(zhǔn)確地做好檢查記錄，并深入查找問題的根源。根據(jù)我們的權(quán)限，我們會(huì)嚴(yán)格審查并審批缺陷處理方案，確保每一個(gè)細(xì)節(jié)都得到妥善處理。

在缺陷處理的關(guān)鍵時(shí)刻，我們會(huì)進(jìn)行旁站監(jiān)督，確保施工單位嚴(yán)格按照批準(zhǔn)的處理方案進(jìn)行施工。同時(shí)，我們會(huì)及時(shí)填寫監(jiān)理旁站記錄，以便隨時(shí)追蹤和回顧處理進(jìn)度和效果。

對(duì)于Ⅰ類缺陷，我們?cè)谔幚砬皶?huì)留存詳盡的資料，并進(jìn)行處理前的細(xì)致檢查。處理完成后，我們會(huì)進(jìn)行嚴(yán)格的驗(yàn)收，確保問題得到徹底解決。而對(duì)于Ⅱ類缺陷，我們?cè)谔幚砬皶?huì)進(jìn)行聯(lián)合檢查，確保各方對(duì)問題有共同的認(rèn)識(shí)。處理完成后，同樣會(huì)進(jìn)行聯(lián)合驗(yàn)收，確保處理效果達(dá)到預(yù)期。

在必要時(shí)，我們還會(huì)邀請(qǐng)相關(guān)領(lǐng)域的專家對(duì)缺陷處理方案進(jìn)行審查，以確保我們的處理方案科學(xué)、有效，能夠真正解決工程中的質(zhì)量問題。

通過對(duì)上述17個(gè)關(guān)鍵點(diǎn)的嚴(yán)格把控，我們可以顯著提升混凝土澆筑的質(zhì)量，為工程結(jié)構(gòu)的穩(wěn)定性和耐久性奠定堅(jiān)實(shí)的基礎(chǔ)。這些關(guān)鍵點(diǎn)涵蓋了從施工準(zhǔn)備到后期養(yǎng)護(hù)的每一個(gè)環(huán)節(jié)，每一環(huán)都緊密相連，共同構(gòu)成了混凝土澆筑質(zhì)量的保障體系。

我們深知，混凝土澆筑的質(zhì)量直接關(guān)系到整個(gè)工程的安全和壽命。因此，我們不僅對(duì)每一個(gè)關(guān)鍵點(diǎn)都進(jìn)行了深入的剖析和明確的規(guī)定，還強(qiáng)調(diào)了施工人員和監(jiān)理人員在執(zhí)行過程中的責(zé)任和重要性。我們希望，通過這樣的方式，能夠確保每一個(gè)關(guān)鍵點(diǎn)都得到切實(shí)有效的執(zhí)行。

同時(shí)，我們也希望本文的內(nèi)容能為施工人員和監(jiān)理人員提供有價(jià)值的參考和指導(dǎo)。無論是在實(shí)際施工過程中遇到的問題，還是在質(zhì)量控制方面的疑惑，我們都希望本文能夠?yàn)榇蠹姨峁┮恍┯幸娴膯⑹竞蛶椭Ｗ屛覀償y手共進(jìn)，共同鑄就混凝土澆筑質(zhì)量的堅(jiān)固基石，為工程的安全和持久貢獻(xiàn)我們的力量。
